三級承試設備清單
|
序號 |
試驗設備名稱 |
單位 |
數量 |
規格 |
型號 |
||
|
一 |
高壓發生設備 |
||||||
|
1 |
直流高壓發生器 |
套 |
1 |
DC:200kV/3mA |
ZGS-200kV/3mA |
||
|
套 |
1 |
DC:120kV/2mA |
ZGS-120kV/2mA |
||||
|
2 |
工頻耐壓試驗裝置 |
套 |
1 |
AC:10kVA/100kV |
YDJ-10kVA/100kV |
||
|
套 |
1 |
AC:5kVA/50kV |
YDJ-5kVA/50kV |
||||
|
3 |
變頻串聯諧振試驗成套裝置 |
套 |
1 |
500kVA/200kV/2.5A 30~300Hz |
XZB-500kVA/200kV |
||
|
4 |
感應耐壓試驗裝置 |
套 |
1 |
5kVA/360V 150Hz |
SFQ-5kVA/500V |
||
|
二 |
電氣測量?jī)x器 |
||||||
|
1 |
高壓介質損耗測試儀 |
臺 |
2 |
1、介質測量精度為1% 2、電容量精度為0.5% 3、抗干擾變頻 |
JS-H |
||
|
2 |
回路電阻測試儀 |
臺 |
2 |
DC：≥100A |
HLY-100A |
||
|
3 |
互感器伏安特性測試儀 |
臺 |
1 |
1100V/5A |
FA-103 |
||
|
4 |
接地電阻測試儀 |
臺 |
1 |
異頻法 |
JD-H |
||
|
5 |
電容電感測試儀 |
臺 |
1 |
RG-H |
|||
|
6 |
接地導通測試儀 |
臺 |
1 |
DC:1A |
DT-10A |
||
|
7 |

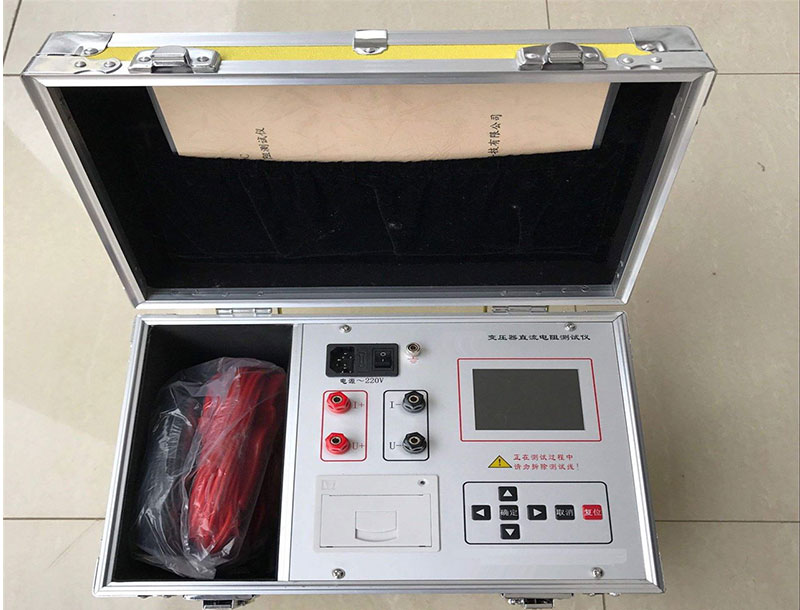

變壓器直流電阻測試儀 |
臺 |
2 |
DC:≥10A |
ZZC-10A |
||
|
8 |
變壓器變比測試儀 |
臺 |
1 |
數字式0.5級 |
BBC-H |
||
|
9 |
變壓器繞組變形測試儀 |
臺 |
1 |
頻響法 |
RBX-H |
||
|
10 |
有載分接開關測試儀 |
臺 |
1 |
I≥1A |
BYKC-3000 |
||
|
11 |
斷路器特性測試儀 |
臺 |
2 |
GKC-H |
|||
|
12 |
氧化鋅避雷器阻性電流測試儀 |
臺 |
1 |
BLC-H |
|||
|
13 |
三相繼電保護測試儀 |
臺 |
1 |
三相電壓電流各2組 |
HY661 |
||
|
14 |
雷擊計數器校驗儀 |
臺 |
1 |
FD-III |
|||
|
15 |
絕緣電阻測試儀 |
臺 |
2 |
DC:0~10000V 200G(Ω) 短路電流≥5mA |
GM-10kV |
||
|
三 |
油、氣實驗儀器 |
||||||
|
1 |
SF6檢漏儀 |
臺 |
1 |
靈敏度1ppmv |
XP-1A |
||
|
2 |
SF6氣體微水測試儀 |
臺 |
1 |
WS-2 |
|||
|
四 |
常用儀器表 |
||||||
|
1 |
兆歐表 |
只 |
1 |
DC：2500V |
DMG2671 |
||
|
2 |
兆歐表 |
只 |
1 |
DC：500V |
DMG2670 |
||
|
3 |
數字式雙鉗相位伏安表 |
只 |
1 |
測量電流1mA~5A |
SMG2000E
|
||
● 電容表輸出電壓低而導致故障檢出率低。
● 測量電抗器的電感。
該儀器具有測量工作量小、快捷簡便、性能穩定、測量準確、故障檢出率高等特點。此外，它的電流測量單元還可兼作CVT、避雷器等電器設備的測量之用，具有一機多能的功效。
“預防電容器裝置事故的技術措施”中規定：對高壓并聯電容器部分，應定期進行電容器組單臺電容器電容量的測量，推薦使用不拆連接線的測量方法，避免因拆裝連接線導致套管受力而發生套管漏油的故障。
● 量程自動轉換；
● 儲存7168個測試數據；
● 大屏幕液晶（320×240 LCD）顯示, 漢字菜單操作提示；
● 實現波形和測量處理數據同屏顯示，使測試過程更直觀；
● 具有設置、校正和調試功能。
● 電容量量程：0.2μF～2,000μF；
容量范圍：5～20,000 kvar；
測量精度：0.2μF～2μF ±1%讀數±0.02μF；
2μF～2,000μF ±1%讀數±2個字；
● 電感量程：1mH～9.99H；測量精度：±1.5%讀數±2個字
● 輸出測量電壓：AC 26V/500VA；50Hz；
● 顯示方式 ：大屏幕液晶示屏全漢字輸出，TPμp-40面板式熱敏打印機
● 外形 / 重量 ：370×370×220 mm / 16 kg
● 工作條件：
a. 環境溫度：0℃ ～ +40℃，相對濕度：≤90%
b. 電 源：AC 220V±10%；50Hz；
我們認為：科技創新是企業成長的原動力。達瑞十多年來十分重視科研投入，在鞏固可靠性試驗設備的基礎上，加大電源和測試自動化設備的研發，未來幾年加強可靠性測試評價第三方實驗室建設?？煽啃允聵I(yè)部、實驗室事業部和電源事業部（我們稱之為3+X）約40人研發團隊匯聚資深可靠性、系統設計工程師、硬件軟件工程師、電源工程師、結構設計師和資深測試系統工程師、自動化工程師，覆蓋電子元器件可靠性試驗、測試自動化、可靠性測試評價全產業鏈，提升公司整體解決方案的能力。
創新成果：
• 約300臺套微波器件、模塊和組件功率射頻試驗設備，占據95%以上的國內市場；
• 在DSP/FPGA存儲器等高端集成電路老化測試設備市場具有十分明顯先發和技術優勢，并抓緊產 業化應用市場開發；測試自動化事業部、
• 高低溫測試系統系列化產品，多項，具有廣闊的前景和實用意義；
• 3600A功率循環試驗設備，將助推IGBT模塊產業化進程；
• 系列能饋型電子負載，在試驗節能環保與新能源領域有著廣泛的應用前景；
• 全系列可靠性試驗設備技術、工藝、性能均處行業前列；
• 系列高可靠試驗電源為產品可靠性奠定基礎；
• 可靠性測試評價實驗室為公司產品和客戶提供專業的服務。
氧化鋅避雷器七大特性：
1.通流能力大
這主要體現在避雷器具有吸收各種雷電過電壓、工頻暫態過電壓、操作高電壓的能力。氧化鋅避雷器的通流能力完全符合甚至高于國家標準的要求。線路放電等級、能量吸收能力、4/10納秒大電流沖擊耐受、2ms方波通流能力等指標達到了國內領先水平。
2.保護特性優異
氧化鋅避雷器是用來保護電力系統中各種電器設備免受過電壓損壞的電器產品，具有良好保護性能。因?yàn)檠趸\閥片的非線性伏安特性十分優良，使得在正常工作電壓下僅有幾百微安的電流通過，便于設計成無間隙結構，使其具備保護性能好、重量輕、尺寸小的特征。當過電壓侵入時，流過閥片的電流迅速增大，同時限制了過電壓的幅值，釋放了過電壓的能量，此后氧化鋅閥片又恢復高阻狀態，使電力系統正常工作。
3.密封性能良好
避雷器元件采用老化性能好、氣密性好的優質復合外套，采用控制密封圈壓縮量和增涂，密封膠等措施，陶瓷外套作為密封材料，確保密封可靠，使避雷器的性能穩定。
4.機械性能
主要考慮以下三方面因素：
（1）承受的地震力4
（2）作用于避雷器上的最大風壓力；
（3）避雷器的頂端承受導線的最大允許拉力。
5.良好的解污穢性能
無間隙氧化鋅避雷器具有較高的耐污穢性能。
國家標準規定的爬電比距等級為：
II級 中等污穢地區：爬電比距20mm/kv
III級 重污穢地區：爬電比距25mm/kv
IV級 特重污穢地區：爬電比距31mm/kv
6.高運行可靠性
長期運行的可靠性取決于產品的質量，及對產品的選型是否合理。影響它的產品質量主要有以下三方面：
（1）避雷器整體結構的合理性；
（2）氧化鋅閥片的伏安特性及耐老化特性；
（3）避雷器的密封性能。
7.工頻耐受能力
由于電力系統中如單相接地、長線電容效應以及甩負荷等各種原因，會引起工頻電壓的升高或產生幅值較高的暫態過電壓，避雷器具有在一定時間內承受一定工頻電壓升高能力。
